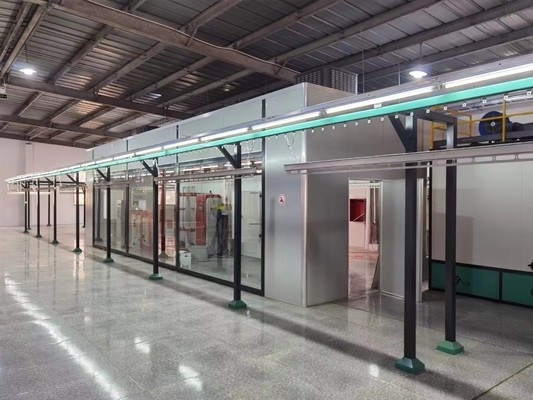

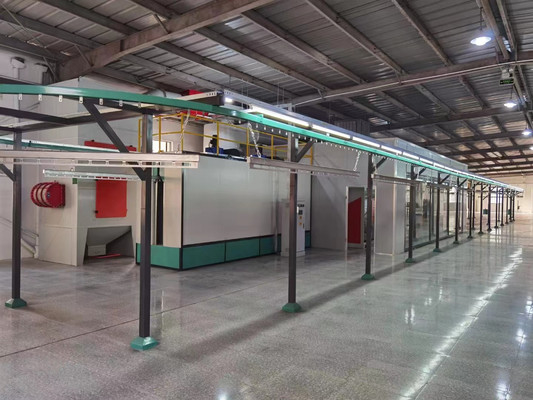

línea de capa automática del polvo 40m/Hour para el Mdf de madera de los muebles de la placa de madera

Descripción del producto:

Nuestra línea de recubrimiento de MDF diseño de equipos de pulverización de alta gama, investigación y desarrollo, ventas.y productos clave que apoyan la industria de la fumigaciónTiene cientos de cajas de equipos automáticos de pulverización a gran escala en varias industrias de todo el país.

Sobre todo el control de la línea de recubrimiento

Control del circuito:

Este conjunto de equipos adopta el control de la interfaz hombre-máquina y el control del panel de control, y establece la protección (sobrecarga, pérdida de fase, fugas) para la línea de producción de pulverización, el sistema de suministro y escape,línea de transporte, pistolas de pulverización, hornos de curado y otros sistemas de control.

El suministro de aire y el sistema de escape de la sala de pulverización se controlan mediante la conversión de frecuencia (o se ajusta manualmente la válvula de aire).

B: tuberías de aire comprimido:

Las tuberías de gas están equipadas con manómetros y válvulas de control de flujo.

Las tuberías de aire de la zona de pulverización se filtrarán con precisión mediante eliminación de aceite, eliminación de agua, etc. La parte A equipará a la parte B con el gas de presión atmosférica requerido y proporcionará la pulverización

Si el gas estable requerido por el equipo es inestable después de que el flujo de aire se dirige al taller debido a la tubería larga, la tubería de aire en el taller de pintura se amortiguará.

Las latas serán manipuladas por la Parte A..

C: Sistema de suministro de aire y de escape:

Todo el sistema está equipado con sistema de suministro de aire y función de ajuste del volumen de aire.

La sala de pulverización es independiente de escape, están equipados con función de ajuste de volumen de aire (Ventajas: 1.

Parámetros técnicos:

Descripción del diseño:

1) Lugar de instalación del equipo: L42 m * W8 m * H6 m

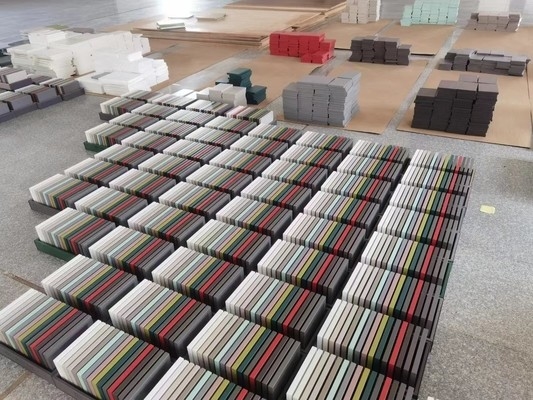

2) Nombre de la pieza de trabajo: panel de la puerta del armario, escritorio de oficina y muebles para niños

3) Tamaño máximo y mínimo del producto: longitud 3000 mmx800 mmx50 mm

4) Producción: turno único 8 horas demanda de producción del proyecto: 300 m2 de piezas (capacidad de producción real según el tamaño de la placa)

5) Altura del taller: 7 metros

6) Flujo básico del proceso: parte superior → precalentamiento 1→ pulverizador eléctrico automático → curado 1→ curado 2→ curado 3→ enfriamiento por escalera → inspección de calidad → parte inferior

1Preparación de la parte superior: la placa debe abrirse correctamente con agujeros colgantes, que coincidan con el gancho secundario, utilizando carriles de transporte o

Venga el coche a la zona de piezas superiores.

2. La pieza de trabajo se cuelga en la placa colgante en línea;

3. Introduzca automáticamente el horno de precalentamiento de la placa; (con la temperatura y el tiempo Configuración)

4. pulverización en polvo en los seis lados de la cámara de polvo; (lado A / B es el modo de polvo opcional)

5Verifique el efecto de pulverización y la frecuencia de pulverización en el área de polvo y ajuste razonablemente el control de polvo.

6- Introducción automática del horno de curado (con ajuste de temperatura y hora);

7. Introducir la zona de enfriamiento paso a paso de liberación;

8. Correr abierto con la línea de refrigeración natural en el área de la parte inferior;

9. pieza fuera de línea, inspección, embalaje;
